無縫管水浸超聲波自動探傷設備

無縫管水浸超聲波自動探傷設備

無縫管水浸超聲波自動探傷設備介紹

本款無縫管水浸超聲波自動探傷設備是我公司設計、研制的自動探傷設備系列的一種,探傷設備采用多通道儀器及水浸探頭對無縫管進行檢測,能有效提高檢測效率。其中超聲探頭放置于鋼管底部水槽中,形成螺旋掃查模式,探頭與鋼管以水做為耦合劑,且耦合用水可以循環使用。探出缺陷后,儀器給出報警信號,并進行噴標標記,水浸探傷使超聲波發射與接收穩定,提高了超聲波探傷可靠性。


我公司生產的自動探傷設備,能滿足用戶的不同需求,產品系列齊全,適用于各種鋼管無損探傷檢測,廣泛應用于石油化工管道、核工業、壓力容器、航天、鐵路、船舶、運輸?shù)戎匾I(lǐng)域。

設備詳細介紹及報價請聯系  李經理189-311-80976


無縫管水浸超聲波自動探傷設備主要參數

◆鋼管外徑:Ф114-Ф340mm

◆鋼管壁厚:7-40mm.(壁厚/外徑≤0.2)

◆鋼管長度:6-12.5m

◆探傷方式:水浸超聲波自動探傷

◆探傷通道:32多通道

◆探傷速度:0-4m/min

◆探傷靈敏度:符合GB/T5777-96—C5級.

◆探傷靈敏度,縱向U型槽傷:

  Ф6×0.6時:深×寬×長:0.05×0.10×5mm;

  Ф60×5時:深×寬×長:0.15×0.20×5mm;

◆探傷靈敏度,橫向U型槽傷:

  Ф6×0.6時:深×寬×長:0.05×0.10×5mm;

  Ф60×5時:深×寬×長:0.15×0.20×5mm;

◆周向靈敏度:≤3dB;

◆內、外壁人工缺陷靈敏度差:≤3dB;

◆端部盲區:≤50mm;

◆信噪比:≥10dB;

◆耦合劑:循環過濾水;

◆打標精度:≤25mm;

◆漏報率:0%(在2.1.2和2.1.3的條件下,樣管連續重復檢驗100次);

◆誤報率:1%(在2.1.2和2.1.3的條件下,樣管連續重復檢驗100次);

◆穩定性:≤2dB/2小時;


無縫管水浸超聲波自動探傷設備組成

1. 超聲波探傷儀器

無縫管全自動超聲波探傷設備,儀器基于windows平臺,有強大的報表文檔處理能力,控制界面人性化,可提高操作性能。軟件配置模塊化,可根據需要進行配置,并預留編碼器16入/16出等I/O接口。


儀器電路設計和制造工藝先進、性能可靠、信噪比高、缺陷分辨能力強、閘門報警功能齊全、工作穩定。是專為薄壁無縫鋼管自動探傷而設計的超聲波探傷儀器。

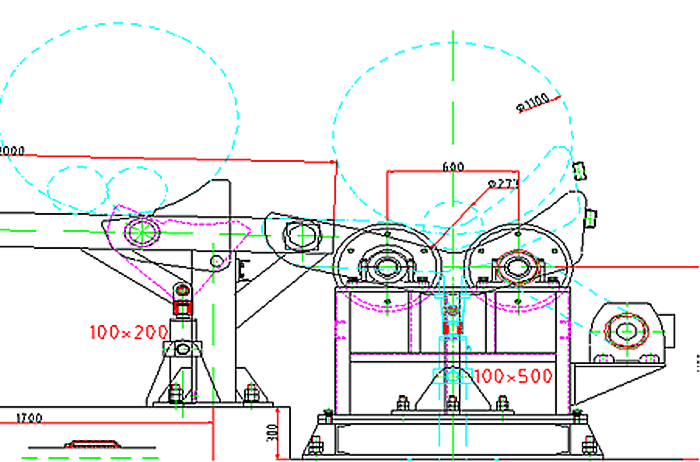

超聲波探傷設備上料機構

自動上料機構示意圖


2. 超聲探傷主機

超聲波探傷主機包括:超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪等組成。

超聲波探頭旋轉水箱安放在不銹鋼平臺上,旋轉水箱內配置探頭園盤,按90度等分安裝四組超聲波線聚焦探頭及探頭調節裝置,能對鋼管進行雙向探傷,當探傷規格變換時,應調整不銹鋼平臺整體升降機構使超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪與輸送輥道的中心軸線一致。


3. 電氣控制系統

采用現代交流電機調速技術進行調速控制,使主機兩邊輥道轉速及旋轉壓輪轉速進行可變調節,以適應不同檢測速度的需要,外圍線路簡潔、外形效果美觀。由于采用了交流電機,與老式的直流電機調速技術相比,具有電機結構簡單、無火花干擾、性能可靠、方便保養及維修。

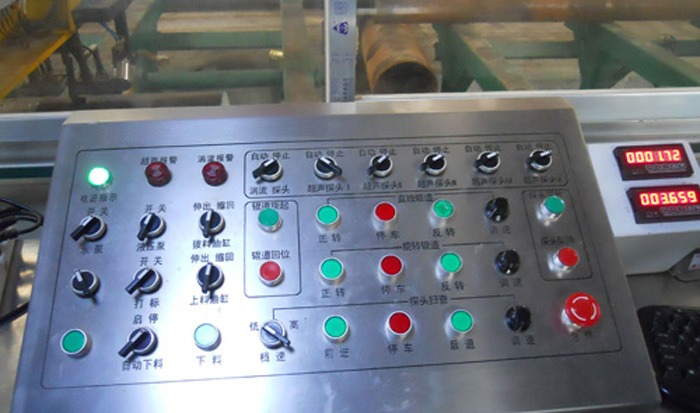

超聲波探傷設備電氣控制系統

電氣控制系統


控制柜面板采用傾斜結構,機柜底部安裝有萬向輪,以方便操作和移動,機柜內部安裝兩臺交流電機變頻調速器及相關電路,并在柜底安裝有散熱風扇。面板各按鈕及開關采用新型、美觀的高可靠元件,并安裝指示表頭,可從表頭間接讀出當前被探鋼管的檢測速度。


檢測標準

 ◆NT/T47013.3-2005超聲檢測

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》


無縫管水浸超聲波自動探傷設備售后服務及保障

無縫管水浸超聲波自動探傷設備自設備合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
